Schermo diffusore in metacrilato satinato antistatico,
UGR<22. Diffusore con tecnologia ILC (Indirect Light
Control) per emissione parzialmente indiretta.
UPLIK
UPLIK è una linea di apparecchi da parete che, con linee semplici e pulite, si integra perfettamente a qualsiasi tipo di ambiente. Le differenti emissioni, potenze, dimensioni e pacchetti luminosi offrono un’ampissima gamma di soluzioni per soddisfare qualsiasi esigenza illuminotecnica. UPLIK è disponibile nella versione con piantana per l’illuminazione di ambienti di lavoro grazie al diffusore con tecnologia DPL UGR<19.
Caratteristiche tecniche
Ottiche
Corpo
Riferimento normativo
Certificazioni
A richiesta
Cromie
- Driver integrato
- 3000K/4000K
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B20 >80.000h
- IP 40
- Emissione diretta
- Emissione diretta/indiretta
- Diffusore PG per emissione omogenea UGR<22
- Diffusore con tecnologia (ILC) Indirect Light Control, per favorire l’illuminazione indiretta
- Tecnologia DPL per ottica controllata UGR<19 per la versione a piantana
Alluminio verniciato a polveri epossidiche.
Gli apparecchi sono conformi alle norme di sicurezza EN 60 598-1,
UNI EN 12464-1 (illuminazione ambienti di lavoro).
- Conformità CE
- Conformità RETILAP
- Per versione LP – HP classe energetica C
- Per versione XP classe energetica D
- 5 anni di garanzia
- DALI – codice D*
- Emergenza 1 h – cod. EM
- Emergenza 3 hrs – cod. EM3H*
- 2700K – codice K27*
- 5000K – codice K5*
* Verificare disponibilità
-
Bianco RAL 9003 - Codice B
-
Altre Cromie - su richiesta
Caratteristiche tecniche
- Driver integrato
- 3000K/4000K
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B20 >80.000h
- IP 40
Ottiche
- Emissione diretta
- Emissione diretta/indiretta
- Diffusore PG per emissione omogenea UGR<22
- Diffusore con tecnologia (ILC) Indirect Light Control, per favorire l’illuminazione indiretta
- Tecnologia DPL per ottica controllata UGR<19 per la versione a piantana
Corpo
Alluminio verniciato a polveri epossidiche.
Riferimento normativo
Gli apparecchi sono conformi alle norme di sicurezza EN 60 598-1,
UNI EN 12464-1 (illuminazione ambienti di lavoro).
Certificazioni
- Conformità CE
- Conformità RETILAP
- Per versione LP – HP classe energetica C
- Per versione XP classe energetica D
- 5 anni di garanzia
A richiesta
- DALI – codice D*
- Emergenza 1 h – cod. EM
- Emergenza 3 hrs – cod. EM3H*
- 2700K – codice K27*
- 5000K – codice K5*
* Verificare disponibilità
UPLIK
versioni
Parete - biemissione
Piantana - biemissione

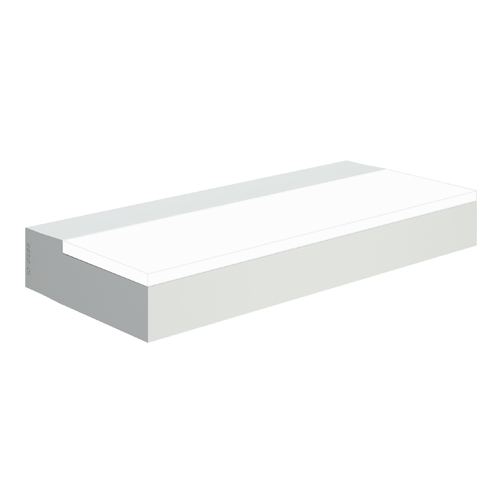

UPLIK WALL Mini
UPLIK
DISEGNO TECNICO
Ottica
Caratteristiche tecniche
- Driver integrato
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B20 >80.000h
- 5 anni di garanzia
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DR12K4
12W 4000K - High Power
1490lm
175mm
Standard
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DR12K3
12W 3000K - High Power
1415lm
175mm
Standard
UPLIK FLOOR Biemissione
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore inferiore con tecnologia Diamond Prism LED
UGR<19 per ambienti con videoterminali e con tecnologia ILC (Indirect Light Control) per emissione parzialmente indiretta. Schermo superiore protettivo PG per la doppia emissione: diretta/indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI48DPLK4D
48W 4000K DALI
4868lm
315mm
Dimmerabile
76DI96DPLK4D
96W 4000K DALI
10440lm
575mm
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI48DPLK3D
48W 3000K DALI
4615lm
315mm
Dimmerabile
76DI96DPLK3D
96W 3000K DALI
9897lm
575mm
Dimmerabile
UPLIK FLOOR Twin
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore con tecnologia Diamond Prism LED UGR<19 per ambienti con videoterminali. Diffusore con tecnologia ILC (Indirect Light Control) per emissione parzialmente indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DPL96K4TD
96W 4000K DALI
9284lm
315mm
Dimmerabile
76DPL192K4TD
192W 4000K DALI
20186lm
575mm
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DPL96K3TD
96W 3000K DALI
8800lm
315mm
Dimmerabile
76DPL192K3TD
192W 3000K DALI
19034lm
575mm
Dimmerabile
UPLIK FLOOR Twin Biemissione
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore inferiore con tecnologia Diamond Prism LED UGR<19 per ambienti con videoterminali e con tecnologia ILC (Indirect Light Control) per emissione parzialmente indiretta. Schermo superiore
protettivo PG per la doppia emissione: diretta/indiretta.
protettivo PG per la doppia emissione: diretta/indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI96DPLK4TD
96W 4000K DALI
9736lm
315mm
Dimmerabile
76DI192DPLK4TD
192W 4000K DALI
20880lm
575mm
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI96DPLK3TD
96W 3000K DALI
9230lm
315mm
Dimmerabile
76DI192DPLK3TD
192W 3000K DALI
19794lm
575mm
Dimmerabile
UPLIK FLOOR TWIN Intelligent
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore con tecnologia Diamond Prism LED
UGR<19 per ambienti con videoterminali. Diffusore con
tecnologia ILC (Indirect Light Control) per emissione parzialmente indiretta.
UGR<19 per ambienti con videoterminali. Diffusore con
tecnologia ILC (Indirect Light Control) per emissione parzialmente indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DPL96K4TI
96W 4000K DALI
9284lm
315mm
Dimmerabile
76DPL192K4TI
192W 4000K DALI
20186lm
575mm
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DPL96K3TI
96W 3000K DALI
8800lm
315mm
Dimmerabile
76DPL192K3TI
192W 3000K DALI
19034lm
575mm
Dimmerabile
UPLIK FLOOR TWIN Intelligent Biemissione
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore inferiore con tecnologia Diamond Prism LED UGR<19 per ambienti con videoterminali e con tecnologia ILC (Indirect Light Control) per emissione parzialmente indiretta. Schermo superiore protettivo PG per la doppia emissione: diretta/indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI96DPLK4TI
96W 4000K DALI
9736lm
315mm
Dimmerabile
76DI192DPLK4TI
192W 4000K DALI
20880lm
575mm
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI96DPLK3TI
96W 3000K DALI
9230lm
315mm
Dimmerabile
76DI192DPLK3TI
192W 3000K DALI
19794lm
575mm
Dimmerabile

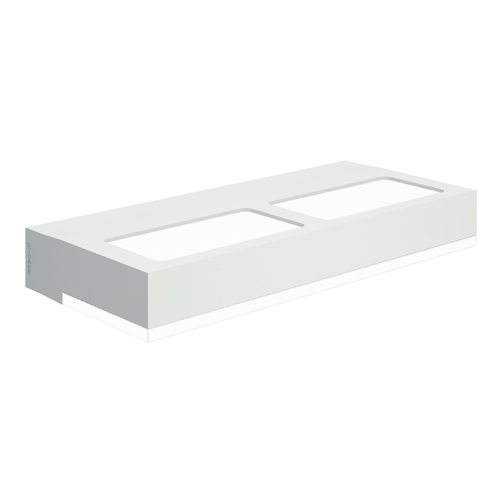

UPLIK WALL Mini Biemissione
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore inferiore in metacrilato satinato antistatico, UGR<22. Diffusore con tecnologia ILC (Indirect Light Control) e schermo superiore protettivo PG per la doppia emissione: diretta/indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI12K4
12W 4000K - High Power
1562lm
175mm
Standard
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI12K3
12W 3000K - High Power
1483lm
175mm
Standard
UPLIK WALL Small
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore in metacrilato satinato antistatico,
UGR<22. Diffusore con tecnologia ILC (Indirect Light
Control) per emissione parzialmente indiretta.
UGR<22. Diffusore con tecnologia ILC (Indirect Light
Control) per emissione parzialmente indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DR24K4HPS
24W 4000K - High Power
3006lm
315mm
Standard
76DR48K4XPS
48W 4000K - Extreme Power
4887lm
315mm
Standard
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DR24K3HPS
24W 3000K - High Power
2855lm
315mm
Standard
76DR48K3XPS
48W 3000K - Extreme Power
4642lm
315mm
Standard
UPLIK WALL Small Biemissione
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore inferiore in metacrilato satinato antistatico, UGR<22. Diffusore con tecnologia ILC (Indirect Light Control) e schermo superiore
protettivo PG per la doppia emissione: diretta/indiretta.
protettivo PG per la doppia emissione: diretta/indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI48K4XPS
48W 4000K - Extreme Power
5125lm
315mm
Standard
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI48K3XPS
48W 3000K - Extreme Power
4868lm
315mm
Standard
UPLIK WALL Medium
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore in metacrilato satinato antistatico, UGR<22. Diffusore con tecnologia ILC (Indirect Light Control) per emissione
parzialmente indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DR24K4M
24W 4000K - Low Power
3173lm
590mm
Standard
Dimmerabile
Emergenza
76DR48K4HPM
48W 4000K - High Power
6012lm
590mm
Standard
Dimmerabile
Emergenza
76DR62K4XPM
62W 4000K - Extreme Power
7019lm
590mm
Standard
Dimmerabile
Emergenza
76DR96K4XPM
96W 4000K - Extreme Power
10568lm
590mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DR24K3M
24W 3000K - Low Power
3022lm
590mm
Standard
Dimmerabile
Emergenza
76DR48K3HPM
48W 3000K - High Power
5711lm
590mm
Standard
Dimmerabile
Emergenza
76DR62K3XPM
62W 3000K - Extreme Power
6668lm
590mm
Standard
Dimmerabile
Emergenza
76DR96K3XPM
96W 3000K - Extreme Power
10039lm
590mm
Standard
Dimmerabile
Emergenza
UPLIK WALL Medium Biemissione
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore inferiore in metacrilato satinato antistatico, UGR<22. Diffusore con tecnologia ILC (Indirect Light Control) e schermo superiore
protettivo PG per la doppia emissione: diretta/indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI62K4XPM
62W 4000K - Extreme Power
7358lm
590mm
Standard
Dimmerabile
Emergenza
76DI96K4XPM
96W 4000K - Extreme Power
10990lm
590mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI62K3XPM
62W 3000K - Extreme Power
7008lm
590mm
Standard
Dimmerabile
Emergenza
76DI96K3XPM
96W 3000K - Extreme Power
10441lm
590mm
Standard
Dimmerabile
Emergenza
UPLIK WALL Long
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore in metacrilato satinato antistatico,
UGR<22. Diffusore con tecnologia ILC (Indirect Light
Control) per emissione parzialmente indiretta.
UGR<22. Diffusore con tecnologia ILC (Indirect Light
Control) per emissione parzialmente indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DR36K4L
36W 4000K - Low Power
4710lm
870mm
Standard
Dimmerabile
Emergenza
76DR72K4HPL
72W 4000K - High Power
9018lm
870mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DR36K3L
36W 3000K - Low Power
4478lm
870mm
Standard
Dimmerabile
Emergenza
76DR72K3HPL
72W 3000K - High Power
8567lm
870mm
Standard
Dimmerabile
Emergenza
UPLIK WALL Long Biemissione
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore in metacrilato satinato antistatico,
UGR<22. Diffusore con tecnologia ILC (Indirect Light
Control) per emissione parzialmente indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI93K4XPL
93W 4000K - Extreme Power
10996lm
870mm
Standard
Dimmerabile
Emergenza
76DI144K4XPL
144W 4000K - Extreme Power
16187lm
870mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DI93K3XPL
93W 3000K - Extreme Power
10424lm
870mm
Standard
Dimmerabile
Emergenza
76DI144K3XPL
144W 3000K - Extreme Power
15345lm
870mm
Standard
Dimmerabile
Emergenza
UPLIK FLOOR
UPLIK
DISEGNO TECNICO
Ottica
Schermo diffusore con tecnologia Diamond Prism LED UGR<19 per ambienti con videoterminali. Diffusore con tecnologia ILC (Indirect Light Control) per emissione parzialmente indiretta.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DPL48K4D
48W 4000K DALI
4642lm
315mm
Dimmerabile
76DPL96K4D
96W 4000K DALI
10093lm
575mm
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
76DPL48K3D
48W 3000K DALI
4400lm
315mm
Dimmerabile
76DPL96K3D
96W 3000K DALI
9517lm
575mm
Dimmerabile
