ENDO
ENDO è l’ultimo arrivato nella gamma di profili Esse-Ci: estremamente versatile e dalla configurazione completamente personalizzabile. Il design minimalista lo rende la migliore soluzione illuminotecnica lineare per l’integrazione tra luce e struttura architettonica, mentre il perfetto mix di performance e versatilità di alloggiamento della LED Strip consente l’emissione diretta, indiretta o asimmetrica. Grazie ai numerosi accessori, come moduli ciechi, mini spotlight e giunti speciali, ENDO permette di realizzare innumerevoli configurazioni di linee di luce senza fine, ad incasso, in superficie e in sospensione.
Caratteristiche tecniche
Ottiche
Corpo
Riferimenti normativi
Certificazioni
A richiesta
Cromie
- 2700K/3000K/3500K/4000K/5000K/TW/RGBW/DTW
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B10 >50.000h
- IP 40
- Emissione diretta
- Emissione diretta/indiretta
- Tecnologia DK per UGR controllato con UGR<16
- Diffusore PG per emissione omogenea con UGR<22
- Diffusore DU per emissione omogenea Down & Up UGR<22
Alluminio verniciato a polveri epossidiche.
Apparecchi conformi alle norme di sicurezza EN 60 598-1 e UNI EN 12464-1 (illuminazione ambienti di lavoro).
- Conformità CE
- Conformità BIS
- Conformità RETILAP
- Classe energetica F
- 5 anni di garanzia
- DALI – codice D*
- Bluetooth – codice BT*
- Emergenza 1 h – cod. EM*
- Emergenza 3 h – cod. EM3H*
* Verificare disponibilità
-
Bianco opaco RAL 9003 - codice B
-
Nero opaco RAL 9005 - codice C8
-
Altre Cromie - su richiesta
Caratteristiche tecniche
- 2700K/3000K/3500K/4000K/5000K/TW/RGBW/DTW
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B10 >50.000h
- IP 40
Ottiche
- Emissione diretta
- Emissione diretta/indiretta
- Tecnologia DK per UGR controllato con UGR<16
- Diffusore PG per emissione omogenea con UGR<22
- Diffusore DU per emissione omogenea Down & Up UGR<22
Corpo
Alluminio verniciato a polveri epossidiche.
Riferimenti normativi
Apparecchi conformi alle norme di sicurezza EN 60 598-1 e UNI EN 12464-1 (illuminazione ambienti di lavoro).
Certificazioni
- Conformità CE
- Conformità BIS
- Conformità RETILAP
- Classe energetica F
- 5 anni di garanzia
A richiesta
- DALI – codice D*
- Bluetooth – codice BT*
- Emergenza 1 h – cod. EM*
- Emergenza 3 h – cod. EM3H*
* Verificare disponibilità
ENDO
versioni
Endo Spot

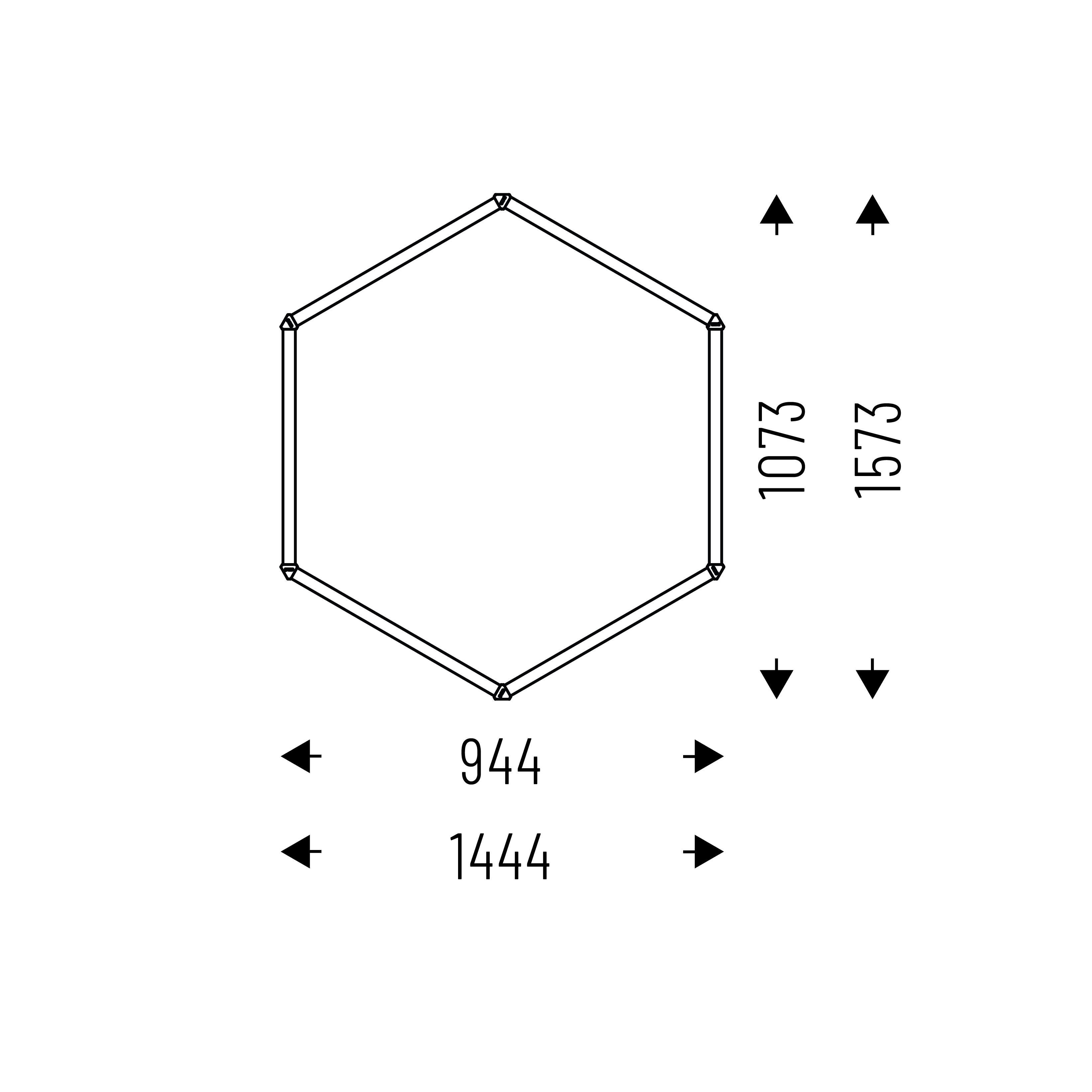

ENDO IS PG-HEX
ENDO
DISEGNO TECNICO
Ottica
Profilo in alluminio con diffusore in metacrilato satinato per emissione omogenea, UGR<22.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG42K4H
42W 4000K
1950lm
1073x944mm
Standard 24V
55PG90K4H
90W 4000K
3900lm
1573x1444mm
Standard 24V
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG42K3H
42W 3000K
1824lm
1073x944mm
Standard 24V
55PG90K3H
90W 3000K
3648lm
1573x1444mm
Standard 24V
Schede tecniche
2700K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG42K27H
42W 2700K
1698lm
1073x944mm
Standard 24V
55PG90K27H
90W 2700K
3390lm
1573x1444mm
Standard 24V

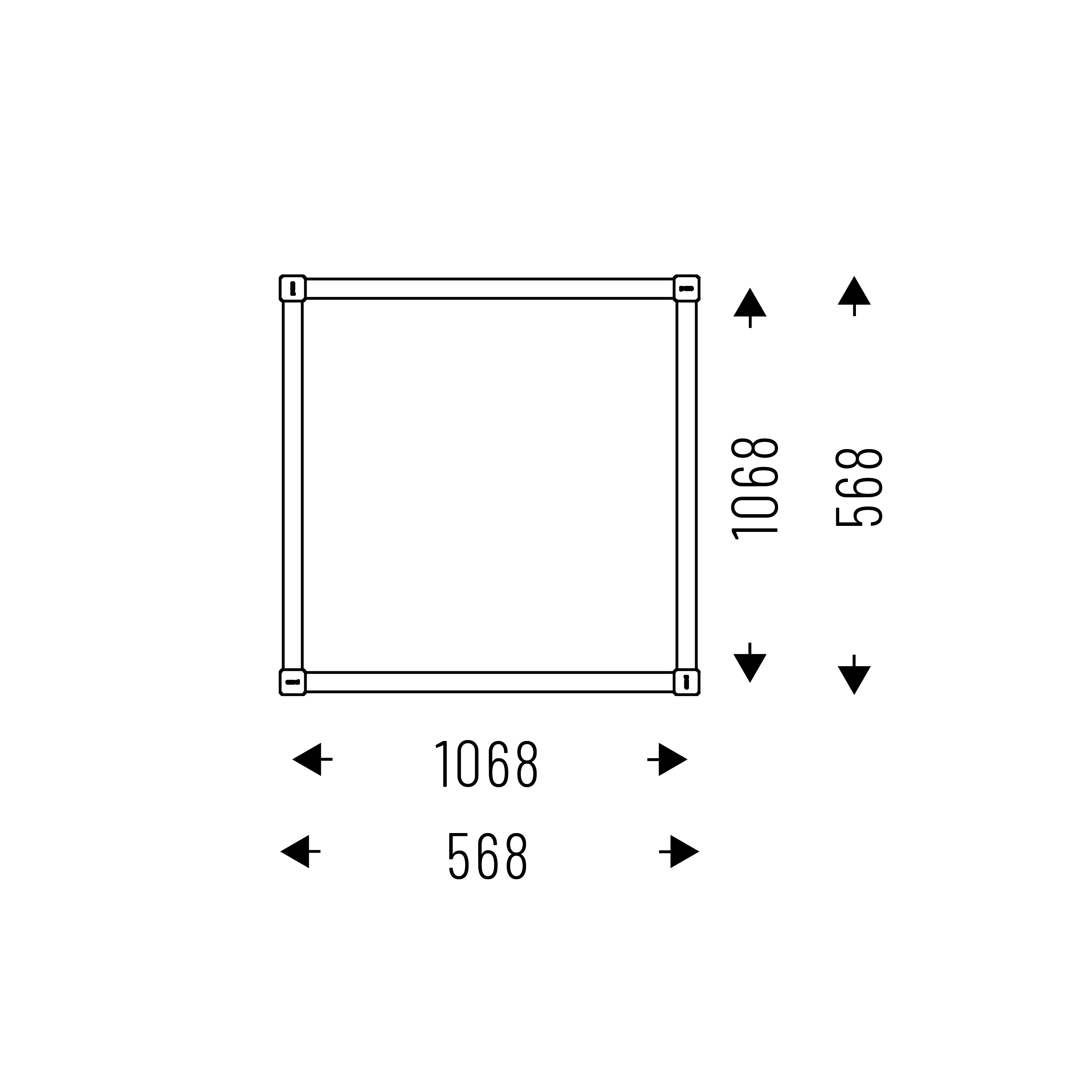

ENDO IS PG-Q
ENDO
DISEGNO TECNICO
Ottica
Profilo in alluminio con diffusore in metacrilato satinato per emissione omogenea, UGR<22.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG28K4Q
28W 4000K
1300lm
568x568mm
Standard 24V
55PG60K4Q
60W 4000K
2600lm
1068x1068mm
Standard 24V
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG28K3Q
28W 3000K
1216lm
568x568mm
Standard 24V
55PG60K3Q
60W 3000K
2432lm
1068x1068mm
Standard 24V
Schede tecniche
2700K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG28K27Q
28W 2700K
1132lm
568x568mm
Standard 24V
55PG60K27Q
60W 2700K
2260lm
1068x1068mm
Standard 24V

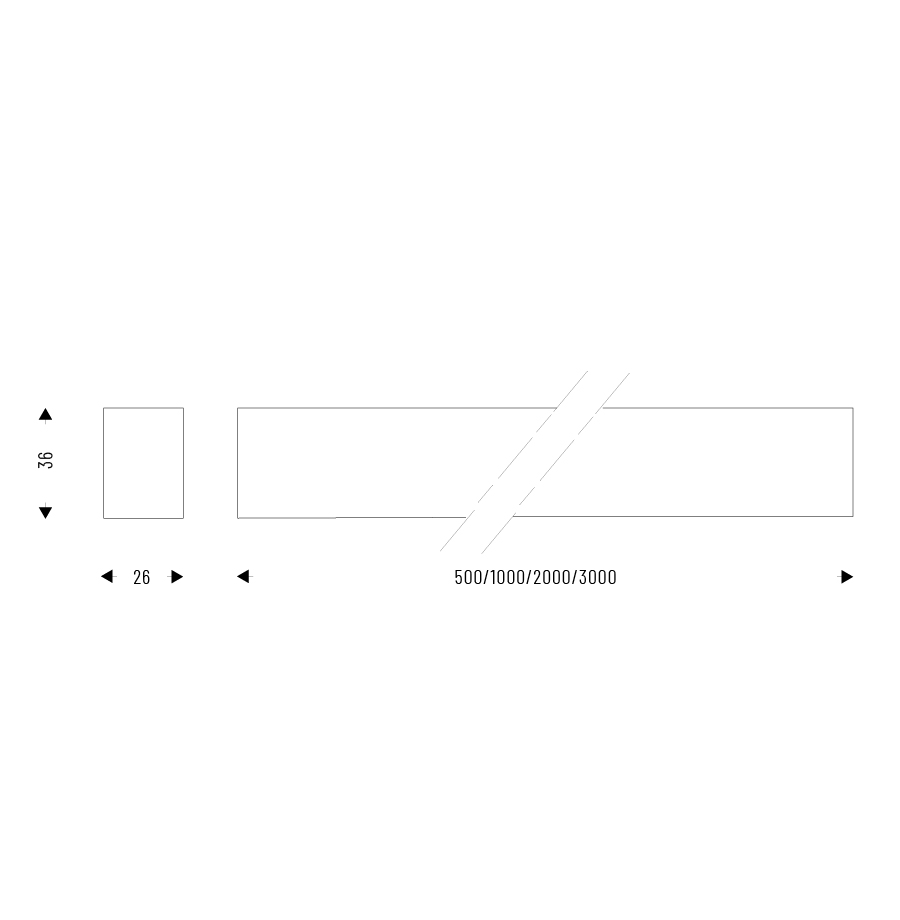

ENDO DU IS
ENDO
DISEGNO TECNICO
Ottica
Profilo in alluminio con diffusore sporgente in metacrilato satinato per emissione omogenea, UGR<22.
da acquistare separatamente
Flex strip led (IP20, tunable white, dim to warm, RGBW, RGBW IP65, IP65)
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55DU7K4
7W 4000K
325lm
500mm
Standard 24V
55DU15K4
15W 4000K
650lm
1000mm
Standard 24V
55DU30K4
30W 4000K
1300lm
2000mm
Standard 24V
55DU45K4
45W 4000K
1950lm
3000mm
Standard 24V
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55DU7K3
7W 3000K
348lm
500mm
Standard 24V
55DU15K3
15W 3000K
700lm
1000mm
Standard 24V
55DU30K3
30W 3000K
1395lm
2000mm
Standard 24V
55DU45K3
45W 3000K
2093lm
3000mm
Standard 24V
Schede tecniche
2700K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55DU7K27
7W 2700K
324lm
500mm
Standard 24V
55DU15K27
15W 2700K
651lm
1000mm
Standard 24V
55DU30K27
30W 2700K
1297lm
2000mm
Standard 24V
55DU45K27
45W 2700K
1946lm
3000mm
Standard 24V
ENDO PG IS
ENDO
DISEGNO TECNICO
Ottica
Profilo in alluminio con diffusore in metacrilato satinato per emissione omogenea, UGR<22.
Da acquistare separatamente
Testate, accessori e driver
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG7K4
7W 4000K
325lm
500mm
Standard 24V
55PG15K4
15W 4000K
650lm
1000mm
Standard 24V
55PG30K4
30W 4000K
1300lm
2000mm
Standard 24V
55PG45K4
45W 4000K
1950lm
3000mm
Standard 24V
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG7K3
7W 3000K
304lm
500mm
Standard 24V
55PG15K3
15W 3000K
608lm
1000mm
Standard 24V
55PG30K3
30W 3000K
1216lm
2000mm
Standard 24V
55PG45K3
45W 3000K
1824lm
3000mm
Standard 24V
Schede tecniche
2700K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG7K27
7W 2700K
283lm
500mm
Standard 24V
55PG15K27
15W 2700K
565lm
1000mm
Standard 24V
55PG30K27
30W 2700K
1131lm
2000mm
Standard 24V
55PG45K27
45W 2700K
1696lm
3000mm
Standard 24V

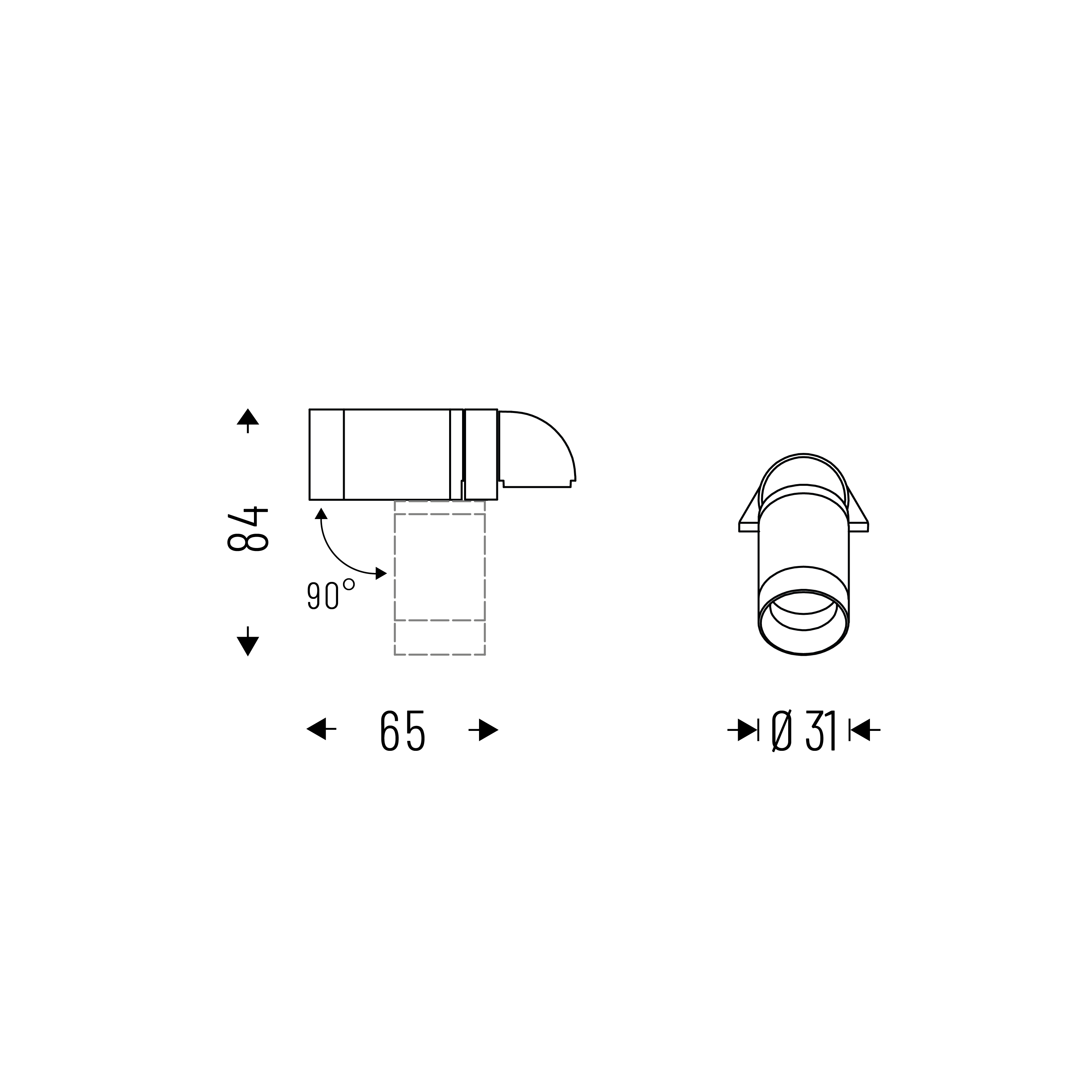

ENDO SPOT INDIRETTO
ENDO
DISEGNO TECNICO
Ottica
Lente con fascio regolabile da 10° a 40°. Comprensivo di attacco su corpo Endo per parte superiore.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55ZM3K4IN
3W 4000K
262lm
Standard 24V
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55ZM3K3IN
3W 3000K
238lm
Standard 24V

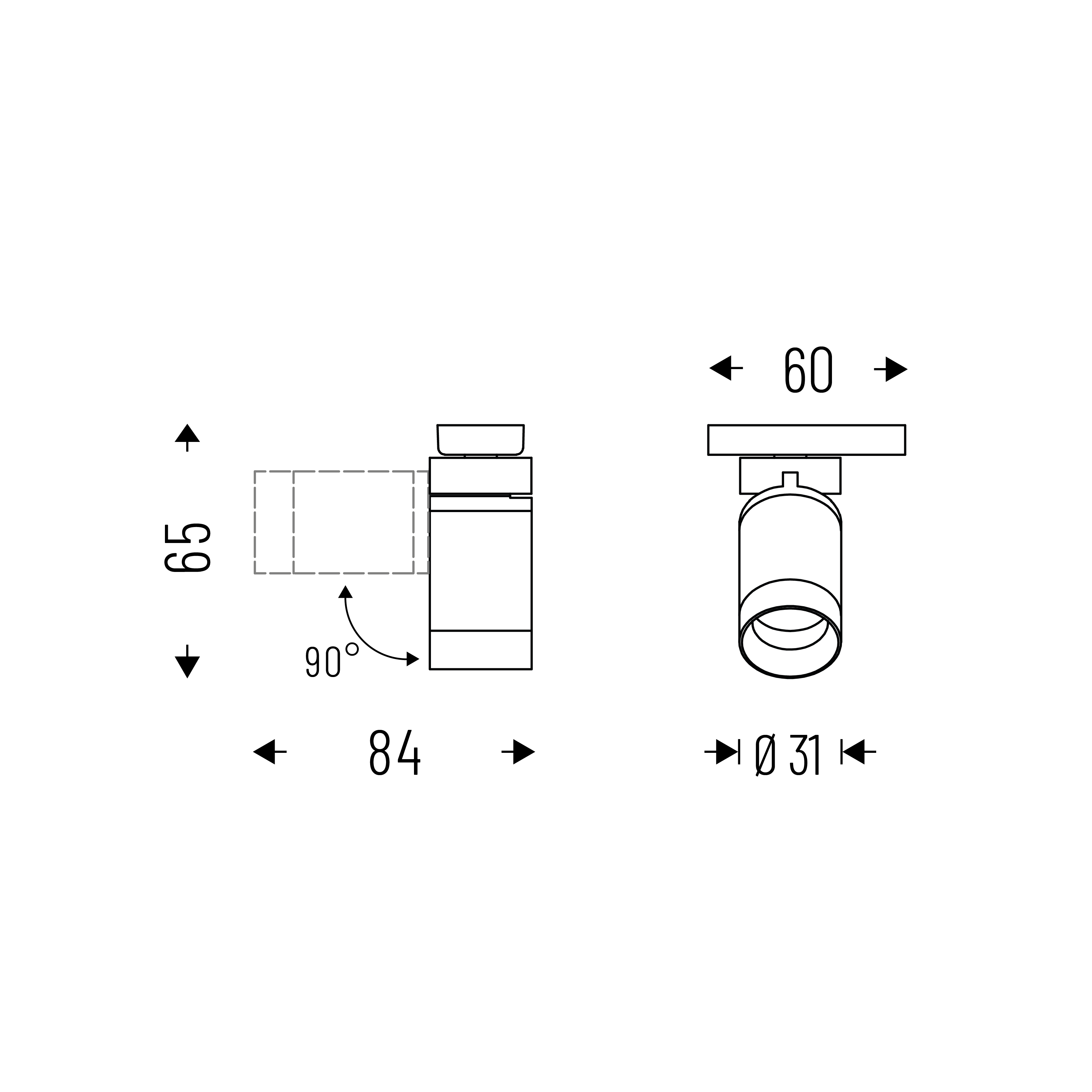

ENDO SPOT DIRETTO
ENDO
DISEGNO TECNICO
Ottica
Lente con fascio regolabile da 10° a 40°. Comprensivo di attacco su corpo Endo per parte inferiore.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55ZM3K4
3W 4000K
262lm
Standard 24V
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55ZM3K3
3W 3000K
238lm
Standard 24V
ENDO CI
ENDO
Ottica
Profilo per incasso frameless compatibile con Endo PG / DU / DK.
Corpo
Alluminio verniciato a polveri epossidiche.
Caratteristiche tecniche
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B10 >50.000h
- 5 anni di garanzia
Schede tecniche
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55AA500CI
500mm
Nessuno
55AA1000CI
1000mm
Nessuno
55AA2000CI
2000mm
Nessuno
55AA3000CI
3000mm
Nessuno
ENDO DK IS
ENDO
DISEGNO TECNICO
Ottica
Elemento con ottica a microcelle
UGR<16 controllato.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55DK7K4
7W 4000K
900lm
255mm
Standard 24V
55DK14K4
14W 4000K
1800lm
515mm
Standard 24V
55DK21K4
21W 4000K
2700lm
772mm
Standard 24V
55DK28K4
28W 4000K
3600lm
1030mm
Standard 24V
55DK35K4
35W 4000K
4500lm
1290mm
Standard 24V
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55DK7K3
7W 3000K
830lm
255mm
Standard 24V
55DK14K3
14W 3000K
1660lm
515mm
Standard 24V
55DK21K3
21W 3000K
2490lm
772mm
Standard 24V
55DK28K3
28W 3000K
3300lm
1030mm
Standard 24V
55DK35K3
35W 3000K
4150lm
1290mm
Standard 24V
ENDO FREE DU
ENDO
DISEGNO TECNICO
Ottica
Profilo in alluminio con diffusore sporgente in metacrilato satinato per emissione omogenea, UGR<22.
Da acquistare separatamente
Flex strip led (IP20, tunable white, dim to warm, RGBW, RGBW IP65, IP65)
Schede tecniche
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55DU500
500mm
Nessuno
55DU1000
1000mm
Nessuno
55DU2000
2000mm
Nessuno
55DU3000
3000mm
Nessuno
ENDO FREE PG
ENDO
DISEGNO TECNICO
Ottica
Profilo in alluminio con diffusore in metacrilato satinato per emissione omogenea, UGR<22.
Da acquistare separatamente
Flex strip led (IP20, tunable white, dim to warm, RGBW, RGBW IP65, IP65)
Schede tecniche
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
55PG500
500mm
Nessuno
55PG1000
1000mm
Nessuno
55PG2000
2000mm
Nessuno
55PG3000
3000mm
Nessuno
