ENDO DISPLAY
Die Verkörperung von Licht und architektonischer Struktur erreicht das Maximum an Einfachheit und Vielseitigkeit mit ENDO DISPLAY. Diese eingelassene lineare Lösung ist mit einem Mikro-Rand ausgestattet, der die Installation extrem praktisch und schnell macht, selbst in den kreativsten Umgebungen, und dabei volle Gestaltungsfreiheit lässt. ENDO DISPLAY ist in drei Versionen erhältlich (UGR<22 Satin-Diffusor, UGR<22 halb eingelassen Satin-Diffusor, UGR<16 Mikro-Zellenoptik) und mit Spot-Modul für Akzentbeleuchtung.
Technische Eigenschaften
Optiken
Gehäuse
Referenznorm
Zertifizierungen
Auf Anfrage
Farben
- 2700K/3000K/3500K 4000K/5000K TW/RGBW/DTW
- CRI>90
- Augensicherheit: RG0/RG1
- Mac Adams 3
- L90/B10 >50.000h
- IP 40
- Direkte Abstrahlung
- Direkte/indirekte Abstrahlung
- DK-Technologie für kontrollierte UGR mit UGR<16
- PG-Diffusor für homogene Abstrahlung mit UGR<22
- DU-Diffusor für homogene Abstrahlung nach unten und oben UGR<22
Aluminium mit Epoxidpulverbeschichtung
Entspricht den Sicherheitsstandards EN 60 598-1 und UNI EN 12464-1 (Beleuchtung von Arbeitsstätten).
- CE-Konformität
- Energieeffizienzklasse F
- 5 Jahre Garantie
- DALI – Code D*
- Bluetooth – Code BT*
- Notbeleuchtung 1 Std. – Code EM*
- Notbeleuchtung 3 Std. – Code EM3H*
*Wo verfügbar
-
Weiß RAL 9003 - Code B
-
Schwarz RAL 9005 - Code C8
-
Weitere Farben - auf Anfrage
Technische Eigenschaften
- 2700K/3000K/3500K 4000K/5000K TW/RGBW/DTW
- CRI>90
- Augensicherheit: RG0/RG1
- Mac Adams 3
- L90/B10 >50.000h
- IP 40
Optiken
- Direkte Abstrahlung
- Direkte/indirekte Abstrahlung
- DK-Technologie für kontrollierte UGR mit UGR<16
- PG-Diffusor für homogene Abstrahlung mit UGR<22
- DU-Diffusor für homogene Abstrahlung nach unten und oben UGR<22
Gehäuse
Aluminium mit Epoxidpulverbeschichtung
Referenznorm
Entspricht den Sicherheitsstandards EN 60 598-1 und UNI EN 12464-1 (Beleuchtung von Arbeitsstätten).
Zertifizierungen
- CE-Konformität
- Energieeffizienzklasse F
- 5 Jahre Garantie
Auf Anfrage
- DALI – Code D*
- Bluetooth – Code BT*
- Notbeleuchtung 1 Std. – Code EM*
- Notbeleuchtung 3 Std. – Code EM3H*
*Wo verfügbar
ENDO DISPLAY
versionen
endo display
ENDO DISPLAY DU FREE
ENDO DISPLAY
ENDO DISPLAY Download
TECHNICAL DRAWING
Optik
Aluminiumprofil mit hervorstehendem satiniertem Methacrylat-Diffusor für eine homogene Abstrahlung, UGR<22.
Technisches Datenblatt
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55DU500R
500mm
Niemand
55DU1000R
1000mm
Niemand
55DU2000R
2000mm
Niemand
55DU3000R
3000mm
Niemand
ENDO DISPLAY PG FREE
ENDO DISPLAY
ENDO DISPLAY Download
TECHNICAL DRAWING
Optik
Aluminiumprofil mit satiniertem Methacrylat-Diffusor für eine homogene Abstrahlung, UGR<22.
Technisches Datenblatt
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55PG500R
500mm
Niemand
55PG1000R
1000mm
Niemand
55PG2000R
2000mm
Niemand
55PG3000R
3000mm
Niemand
ENDO DISPLAY DU
ENDO DISPLAY
ENDO DISPLAY Download
TECHNICAL DRAWING
Optik
Aluminiumprofil mit herausragendem satiniertem Methacrylat-Diffusor für eine homogene Lichtabgabe, UGR<22.
Technisches Datenblatt
4000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55DU7K4R
7W 4000K
844lm
500mm
Standard 24V
55DU15K4R
15W 4000K
1810lm
1000mm
Standard 24V
55DU30K4R
30W 4000K
3618lm
2000mm
Standard 24V
55DU45K4R
45W 4000K
5418lm
3000mm
Standard 24V
Technisches Datenblatt
3000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55DU7K3R
7W 3000K
785lm
500mm
Standard 24V
55DU15K3R
15W 3000K
1682lm
1000mm
Standard 24V
55DU30K3R
30W 3000K
3363lm
2000mm
Standard 24V
55DU45K3R
45W 3000K
5045lm
3000mm
Standard 24V
Technisches Datenblatt
2700K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55DU7K27R
7W 2700K
730lm
500mm
Standard 24V
55DU15K27R
15W 2700K
1563lm
1000mm
Standard 24V
55DU30K27R
30W 2700K
3126lm
2000mm
Standard 24V
55DU45K27R
45W 2700K
4689lm
3000mm
Standard 24V
ENDO DISPLAY PG
ENDO DISPLAY
ENDO DISPLAY Download

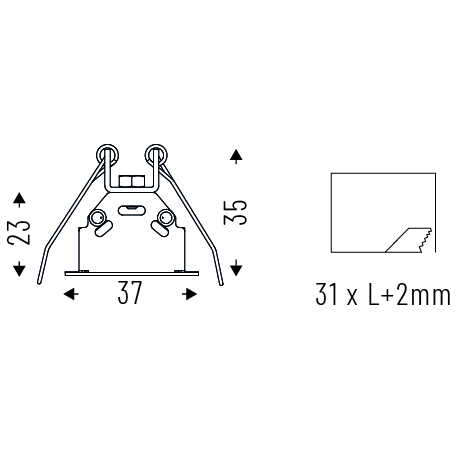

TECHNICAL DRAWING

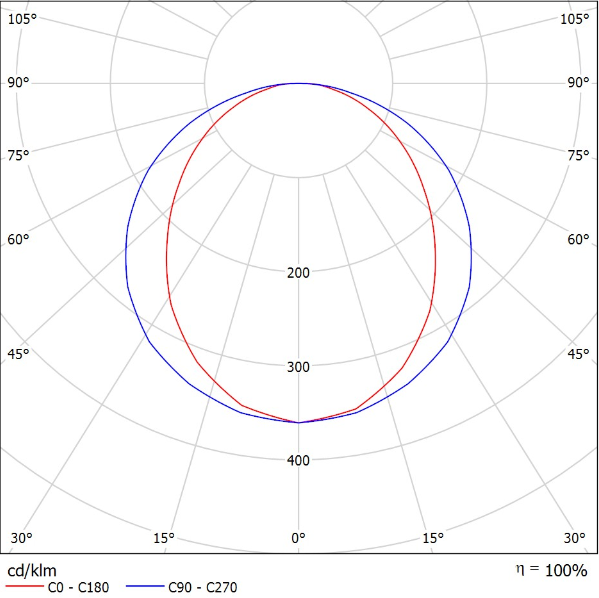

Optik
Aluminiumprofil mit satiniertem Methacrylat-Diffusor für eine homogene Lichtabgabe, UGR<22.
Technisches Datenblatt
4000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55PG7K4R
7W 4000K
756lm
500mm
Standard 24V
55PG15K4R
15W 4000K
1627lm
1000mm
Standard 24V
55PG30K4R
30W 4000K
3240lm
2000mm
Standard 24V
55PG45K4R
45W 4000K
4860lm
3000mm
Standard 24V
Technisches Datenblatt
3000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55PG7K3R
7W 3000K
703lm
500mm
Standard 24V
55PG15K3R
15W 3000K
1506lm
1000mm
Standard 24V
55PG30K3R
30W 3000K
3012lm
2000mm
Standard 24V
55PG45K3R
45W 3000K
4518lm
3000mm
Standard 24V
Technisches Datenblatt
2700K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55PG7K27R
7W 2700K
654lm
500mm
Standard 24V
55PG15K27R
15W 2700K
1401lm
1000mm
Standard 24V
55PG30K27R
30W 2700K
2802lm
2000mm
Standard 24V
55PG45K27R
45W 2700K
4203lm
3000mm
Standard 24V
ENDO DISPLAY DK
ENDO DISPLAY
ENDO DISPLAY Download
TECHNICAL DRAWING

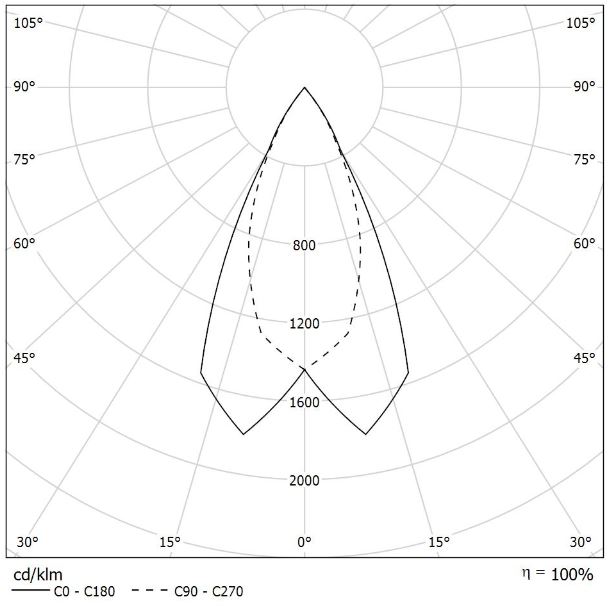

Optik
Element mit Mikrozellenoptik für kontrollierte UGR<16.
Technisches Datenblatt
4000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55DK7K4R
7W 4000K
900lm
255mm
Standard 24V
55DK14K4R
14W 4000K
1800lm
515mm
Standard 24V
55DK21K4R
21W 4000K
2700lm
772mm
Standard 24V
55DK28K4R
28W 4000K
3600lm
1030mm
Standard 24V
55DK35K4R
35W 4000K
4500lm
1290mm
Standard 24V
Technisches Datenblatt
3000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55DK7K3R
7W 3000K
830lm
255mm
Standard 24V
55DK14K3R
14W 3000K
1660lm
515mm
Standard 24V
55DK21K3R
21W 3000K
2490lm
772mm
Standard 24V
55DK28K3R
28W 3000K
3300lm
1030mm
Standard 24V
55DK35K3R
35W 3000K
4150lm
1290mm
Standard 24V
Technisches Datenblatt
2700K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
55DK7K27R
7W 2700K
747lm
255mm
Standard 24V
55DK14K27R
14W 2700K
1494lm
515mm
Standard 24V
55DK21K27R
21W 2700K
2385lm
772mm
Standard 24V
55DK28K27R
28W 2700K
2970lm
1030mm
Standard 24V
55DK35K27R
35W 2700K
3735lm
1290mm
Standard 24V
