QADRA
QADRA interpreta la luce come un segno netto e architettonico.
La sua geometria rettangolare, definita dal diffusore leggermente decentrato rispetto al corpo lampada, disegna una forma a L che rende il prodotto riconoscibile e capace di dialogare con l’architettura anche quando è spento. Il corpo in pressofusione di alluminio ne sottolinea la solidità costruttiva, mentre lo schermo interno in PMMA assicura un’emissione omogenea e controllata, con un effetto vetro che alleggerisce visivamente il volume e restituisce una presenza pulita, misurata, contemporanea.
Il diffusore in PMMA con fascio di 120° e l’emissione diretta contribuiscono a costruire una luce ampia e uniforme, pensata per valorizzare percorsi, superfici e spazi outdoor con continuità. Progettato per l’esterno, QADRA unisce qualità percettiva e affidabilità tecnica: grado di protezione IP65, resistenza agli urti IK08 e funzionamento da -20° a +45° lo rendono adatto a contesti esposti, mantenendo coerenza formale e prestazioni costanti nel tempo.
La sua geometria rettangolare, definita dal diffusore leggermente decentrato rispetto al corpo lampada, disegna una forma a L che rende il prodotto riconoscibile e capace di dialogare con l’architettura anche quando è spento. Il corpo in pressofusione di alluminio ne sottolinea la solidità costruttiva, mentre lo schermo interno in PMMA assicura un’emissione omogenea e controllata, con un effetto vetro che alleggerisce visivamente il volume e restituisce una presenza pulita, misurata, contemporanea.
Il diffusore in PMMA con fascio di 120° e l’emissione diretta contribuiscono a costruire una luce ampia e uniforme, pensata per valorizzare percorsi, superfici e spazi outdoor con continuità. Progettato per l’esterno, QADRA unisce qualità percettiva e affidabilità tecnica: grado di protezione IP65, resistenza agli urti IK08 e funzionamento da -20° a +45° lo rendono adatto a contesti esposti, mantenendo coerenza formale e prestazioni costanti nel tempo.
Caratteristiche tecniche
Ottiche
Corpo
Riferimento normativo
Certificazioni
A richiesta
Cromie
- Emissione diretta
- Schermo in PMMA interno per emissione omogenea
- 3000K/4000K
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B50 >50.000h
- IP 65
- IK 08
- -20°/+45°
- Schermo in PMMA interno per emissione omogenea
- UGR <22
Gli apparecchi sono conformi alle norme di sicurezza EN 60 598-1, UNI EN 12464-1 (illuminazione ambienti di lavoro). Il prodotto DALI è conforme al CAM Edilizia DM 23 giugno 2022 n. 256 settore illuminazione
- Conformità CE
- Classe energetica D
- 5 anni di garanzia
- DALI – codice D
- Microwave sensor – codice S*
- Emergenza 1 h – cod. EM
- Emergenza 3 hrs – cod. EM3H*
-
Bianco RAL 9016 - codice W
-
Nero RAL 9005 - codice BK
-
Altre Cromie - su richiesta
Caratteristiche tecniche
- Emissione diretta
- Schermo in PMMA interno per emissione omogenea
- 3000K/4000K
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B50 >50.000h
- IP 65
- IK 08
- -20°/+45°
Ottiche
- Schermo in PMMA interno per emissione omogenea
- UGR <22
Corpo
Riferimento normativo
Gli apparecchi sono conformi alle norme di sicurezza EN 60 598-1, UNI EN 12464-1 (illuminazione ambienti di lavoro). Il prodotto DALI è conforme al CAM Edilizia DM 23 giugno 2022 n. 256 settore illuminazione
Certificazioni
- Conformità CE
- Classe energetica D
- 5 anni di garanzia
A richiesta
- DALI – codice D
- Microwave sensor – codice S*
- Emergenza 1 h – cod. EM
- Emergenza 3 hrs – cod. EM3H*
QADRA
versioni

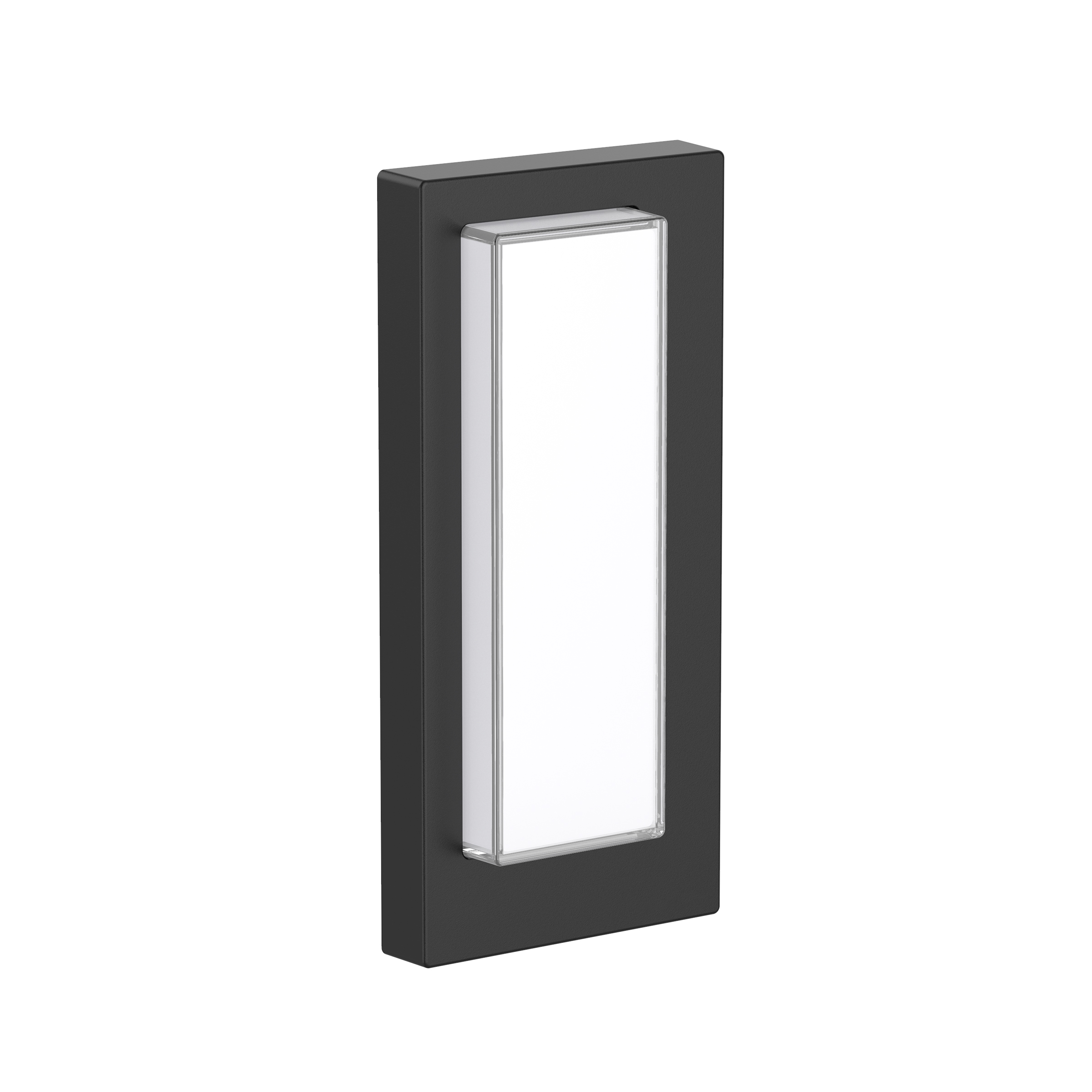

Qadra

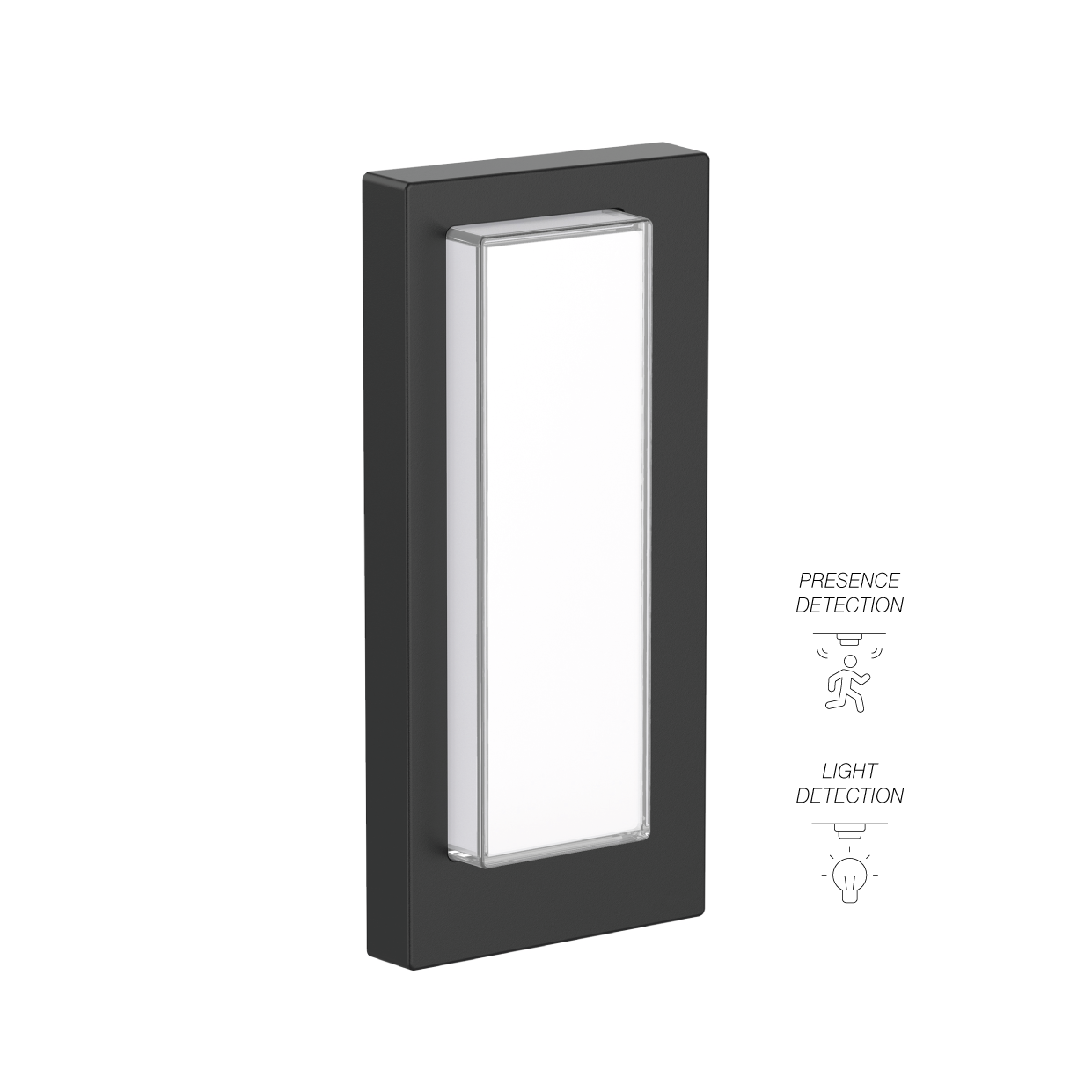

Qadra Intelligent con sensore Microwave
QADRA
QADRA

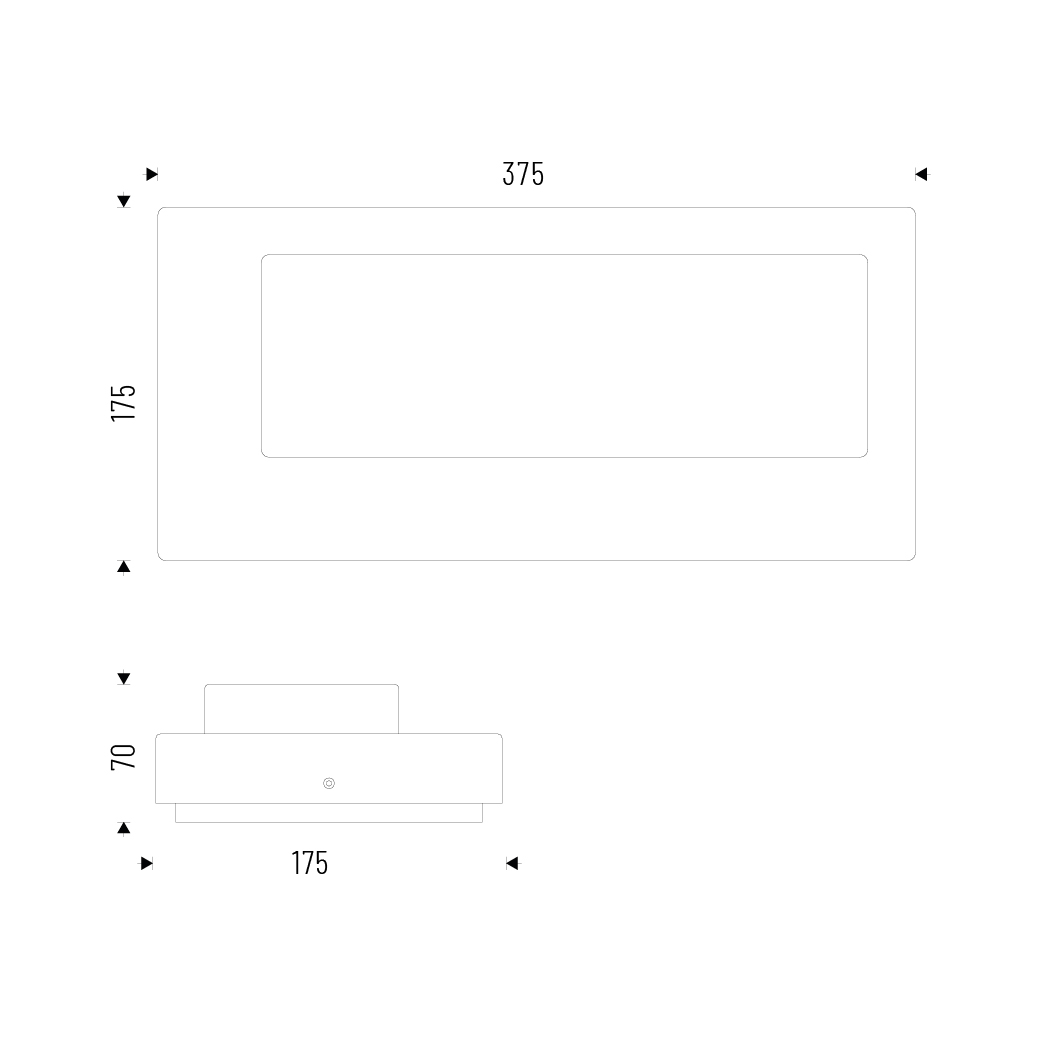

DISEGNO TECNICO

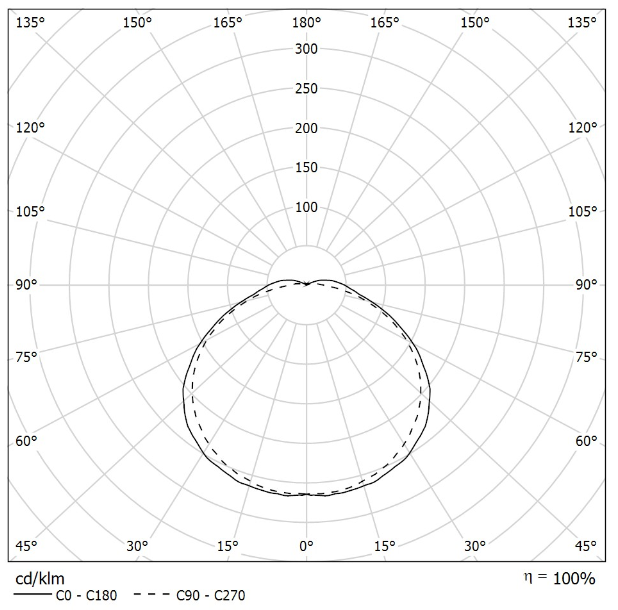

Ottica
- Schermo in PMMA interno per emissione omogenea
- UGR <22
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
96PT9K4
9W 4000K
1000lm
375x175mm
Standard
Dimmerabile
96PT14K4
14W 4000K
1610lm
375x175mm
Standard
Dimmerabile
96PT20K4
20W 4000K
2050lm
375x175mm
Standard
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
96PT9K3
9W 3000K
855lm
375x175mm
Standard
Dimmerabile
96PT14K3
14W 3000K
1380lm
375x175mm
Standard
Dimmerabile
96PT20K3
20W 3000K
1750lm
375x175mm
Standard
Dimmerabile
QADRA INTELLIGENT
QADRA
DISEGNO TECNICO
Ottica
- Schermo in PMMA interno per emissione omogenea
- UGR <22
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
96PT9K4
9W 4000K
1000lm
375x175mm
Standard
Dimmerabile
96PT14K4
14W 4000K
1610lm
375x175mm
Standard
Dimmerabile
96PT20K4
20W 4000K
2050lm
375x175mm
Standard
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
96PT9K3
9W 3000K
855lm
375x175mm
Standard
Dimmerabile
96PT14K3
14W 3000K
1380lm
375x175mm
Standard
Dimmerabile
96PT20K3
20W 3000K
1750lm
375x175mm
Standard
Dimmerabile
