MAKROT
MAKROT è un sistema modulare pensato per rinnovare impianti esistenti con nuove configurazioni luminose, senza intervenire sulla struttura del binario.
Compatibile con i binari elettrificati trifase EUTRACK, consente di installare con semplicità moduli per luce generale o d’accento anche su sistemi già presenti, combinandoli lungo la stessa linea. La versione Essential
comprende differenti moduli – microcelle, fly eyes, diffusori e spot orientabili – con connettore integrato, progettati per garantire continuità luminosa e massima libertà compositiva. La versione Pro arricchisce il
sistema con cover personalizzabili e clip dedicate, con la possibilità di integrare, su richiesta, una componente di luce indiretta, offrendo una risposta evoluta alla progettazione contemporanea.
Compatibile con i binari elettrificati trifase EUTRACK, consente di installare con semplicità moduli per luce generale o d’accento anche su sistemi già presenti, combinandoli lungo la stessa linea. La versione Essential
comprende differenti moduli – microcelle, fly eyes, diffusori e spot orientabili – con connettore integrato, progettati per garantire continuità luminosa e massima libertà compositiva. La versione Pro arricchisce il
sistema con cover personalizzabili e clip dedicate, con la possibilità di integrare, su richiesta, una componente di luce indiretta, offrendo una risposta evoluta alla progettazione contemporanea.
Caratteristiche tecniche
Ottiche
Corpo
Riferimento normativo
Certificazioni
A richiesta
Cromie
- Driver integrato
- Tecnologia CLD (UGR<19) per ambienti con video terminale
- Diffusore satinato UGR<22
- Emissione diretta continua
- Modulo SPOT con lente a fascio da 15° a 70°
- 3000K/4000K
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B20 > 80.000h
- IP 40
- Emissione diretta
- Emissione diretta/indiretta
- UGR<16; <19; <22
Alluminio verniciato a polveri epossidiche.
Gli apparecchi sono conformi alle norme di sicurezza EN 60 598-1, UNI EN 12464-1 (illuminazione ambienti di lavoro). Il prodotto DALI è conforme al CAM Edilizia DM 23 giugno 2022 n. 256 settore illuminazione
- Conformità CE
- Classe energetica C
- 5 anni di garanzia
- DALI – codice D*
- Bluetooth – codice BT*
- Emergenza 1 h – cod. EM*
- Emergenza 3 h – cod. EM3H*
- 2700K – codice K27*
- 6500K – codice K65*
-
Bianco RAL 9003 - codice B
-
Nero RAL 9005 - codice C8
-
Altre Cromie - su richiesta
Caratteristiche tecniche
- Driver integrato
- Tecnologia CLD (UGR<19) per ambienti con video terminale
- Diffusore satinato UGR<22
- Emissione diretta continua
- Modulo SPOT con lente a fascio da 15° a 70°
- 3000K/4000K
- CRI>90
- Sicurezza occhi: RG0/RG1
- Mac Adams 3
- L80/B20 > 80.000h
- IP 40
Ottiche
- Emissione diretta
- Emissione diretta/indiretta
- UGR<16; <19; <22
Corpo
Alluminio verniciato a polveri epossidiche.
Riferimento normativo
Gli apparecchi sono conformi alle norme di sicurezza EN 60 598-1, UNI EN 12464-1 (illuminazione ambienti di lavoro). Il prodotto DALI è conforme al CAM Edilizia DM 23 giugno 2022 n. 256 settore illuminazione
Certificazioni
- Conformità CE
- Classe energetica C
- 5 anni di garanzia
A richiesta
- DALI – codice D*
- Bluetooth – codice BT*
- Emergenza 1 h – cod. EM*
- Emergenza 3 h – cod. EM3H*
- 2700K – codice K27*
- 6500K – codice K65*
MAKROT
versioni
MAKROT DK
MAKROT
DISEGNO TECNICO
Ottica
Ottica a microcelle UGR<16. Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63DK24K4
24W 60° 4000K
2790lm
1121mm
Standard
Dimmerabile
Emergenza
63DK30K4
30W 60° 4000K
3486lm
1401mm
Standard
Dimmerabile
Emergenza
63DK36K4
36W 60° 4000K
4182lm
1681mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63DK24K3
24W 60° 3000K
2654lm
1121mm
Standard
Dimmerabile
Emergenza
63DK30K3
30W 60° 3000K
3316lm
1401mm
Standard
Dimmerabile
Emergenza
63DK36K3
36W 60° 3000K
3978lm
1681mm
Standard
Dimmerabile
Emergenza
MAKROT CLD Low Power
MAKROT
DISEGNO TECNICO
Ottica
Diffusore trasparente in PMMA con film CLD UGR<19.
Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63CLD24K4
24W 4000K
2966lm
1123mm
Standard
Dimmerabile
Emergenza
63CLD30K4
30W 4000K
3707lm
1403mm
Standard
Dimmerabile
Emergenza
63CLD36K4
36W 4000K
4448lm
1683mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63CLD24K3
24W 3000K
2877lm
1123mm
Standard
Dimmerabile
Emergenza
63CLD30K3
30W 3000K
3595lm
1403mm
Standard
Dimmerabile
Emergenza
63CLD36K3
36W 3000K
4314lm
1683mm
Standard
Dimmerabile
Emergenza
MAKROT CLD High Power
MAKROT
DISEGNO TECNICO
Ottica
Diffusore trasparente in PMMA con film CLD UGR<19.
Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63CLD45K4HP
45W 4000K
5418lm
1123mm
Standard
Dimmerabile
Emergenza
63CLD57K4HP
57W 4000K
6722lm
1403mm
Standard
Dimmerabile
Emergenza
63CLD68K4HP
68W 4000K
8127lm
1683mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63CLD45K3HP
45W 3000K
5255lm
1123mm
Standard
Dimmerabile
Emergenza
63CLD57K3HP
57W 3000K
6520lm
1403mm
Standard
Dimmerabile
Emergenza
63CLD68K3HP
68W 3000K
7883lm
1683mm
Standard
Dimmerabile
Emergenza
MAKROT PG Low Power
MAKROT
DISEGNO TECNICO
Ottica
Diffusore in PMMA satinato UGR<22.
Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63PG24K4
24W 4000K
2912lm
1123mm
Standard
Dimmerabile
Emergenza
63PG30K4
30W 4000K
3640lm
1403mm
Standard
Dimmerabile
Emergenza
63PG36K4
36W 4000K
4367lm
1683mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63PG24K3
24W 3000K
2824lm
1123mm
Standard
Dimmerabile
Emergenza
63PG30K3
30W 3000K
3530lm
1403mm
Standard
Dimmerabile
Emergenza
63PG36K3
36W 3000K
4235lm
1683mm
Standard
Dimmerabile
Emergenza
MAKROT PG High Power
MAKROT
DISEGNO TECNICO
Ottica
Diffusore in PMMA satinato UGR<22.
Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63PG45K4HP
45W 4000K
5379lm
1123mm
Standard
Dimmerabile
Emergenza
63PG57K4HP
57W 4000K
6723lm
1403mm
Standard
Dimmerabile
Emergenza
63PG68K4HP
68W 4000K
8068lm
1683mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63PG45K3HP
45W 3000K
5217lm
1123mm
Standard
Dimmerabile
Emergenza
63PG57K3HP
57W 3000K
6521lm
1403mm
Standard
Dimmerabile
Emergenza
63PG68K3HP
68W 3000K
7824lm
1683mm
Standard
Dimmerabile
Emergenza
MAKROT PC 60°
MAKROT
DISEGNO TECNICO
Ottica
Lente in PMMA 60°.
Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63PC44K460
44W 4000K High Power
7060lm
1128mm
Standard
Dimmerabile
Emergenza
63PC66K460
60W 4000K High Power
10560lm
1688mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63PC44K360
44W 3000K High Power
6600lm
1128mm
Standard
Dimmerabile
Emergenza
63PC66K360
60W 3000K High Power
9900lm
1688mm
Standard
Dimmerabile
Emergenza
MAKROT PC 110°
MAKROT
DISEGNO TECNICO
Ottica
Lente in PMMA 110°.
Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63PC44K4110
44W 4000K High Power
7060lm
1128mm
Standard
Dimmerabile
Emergenza
63PC66K4110
60W 4000K High Power
10560lm
1688mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63PC44K3110
44W 3000K High Power
6600lm
1128mm
Standard
Dimmerabile
Emergenza
63PC66K3110
60W 3000K High Power
9900lm
1688mm
Standard
Dimmerabile
Emergenza
MAKROT PC ASYMMETRIC
MAKROT
DISEGNO TECNICO
Ottica
Lente in PMMA asimmetrica.
Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63AS44K4
44W 4000K High Power
7060lm
1128mm
Standard
Dimmerabile
Emergenza
63AS66K4
60W 4000K High Power
10560lm
1688mm
Standard
Dimmerabile
Emergenza
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63AS44K4
44W 3000K High Power
6600lm
1128mm
Standard
Dimmerabile
Emergenza
63AS66K4
60W 3000K High Power
9900lm
1688mm
Standard
Dimmerabile
Emergenza
MAKROT SPOT
MAKROT
DISEGNO TECNICO
Ottica
Apparecchio lineare con Spot con lenti PMMA
con fascio da: 15°-24°-36°-50°-70°.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63SP24K415
24W 15° 4000K
3640lm
Ø 90mm
Standard
Dimmerabile
63SP24K424
24W 24° 4000K
3640lm
Ø 90mm
Standard
Dimmerabile
63SP24K436
24W 36° 4000K
3640lm
Ø 90mm
Standard
Dimmerabile
63SP24K450
24W 50° 4000K
3640lm
Ø 90mm
Standard
Dimmerabile
63SP24K470
24W 70° 4000K
3640lm
Ø 90mm
Standard
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63SP24K315
24W 15° 3000K
3500lm
Ø 90mm
Standard
Dimmerabile
63SP24K324
24W 24° 3000K
3500lm
Ø 90mm
Standard
Dimmerabile
63SP24K336
24W 36° 3000K
3500lm
Ø 90mm
Standard
Dimmerabile
63SP24K350
24W 50° 3000K
3500lm
Ø 90mm
Standard
Dimmerabile
63SP24K370
24W 70° 3000K
3500lm
Ø 90mm
Standard
Dimmerabile
MAKROT FLY EYES
MAKROT
DISEGNO TECNICO
Ottica

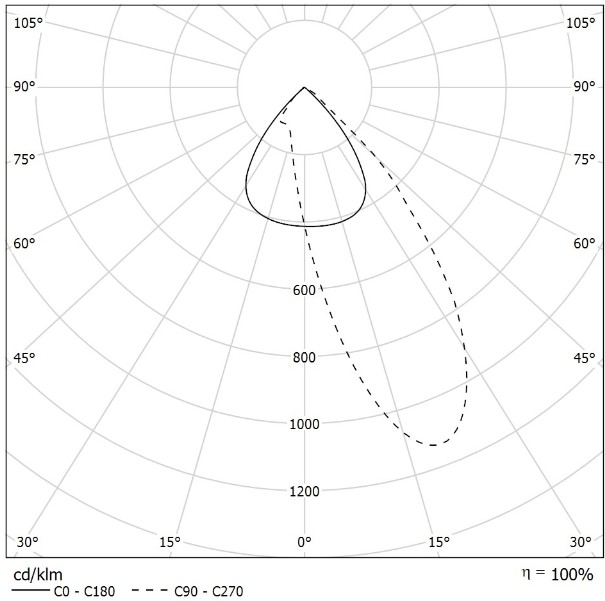

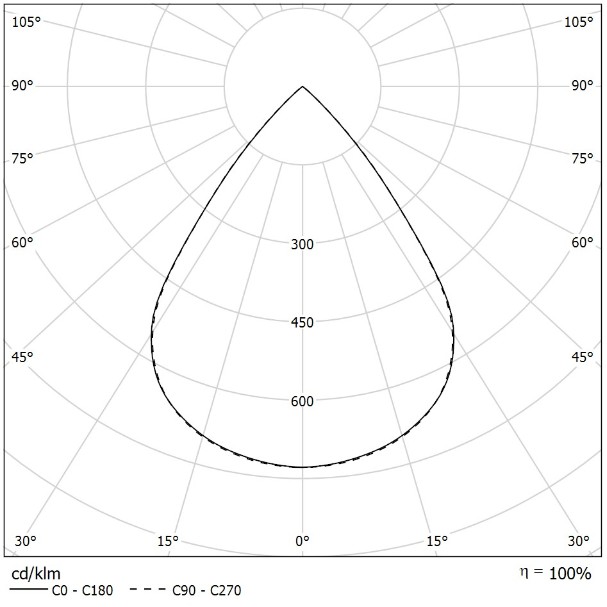

Apparecchio lineare con modulo Fly Eyes shade
WQ (wide flood square) oppure WW (wall washer emission) incluso. Dotato di connettore EUROSTANDARD.
Schede tecniche
4000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63WQ17K4
17W 4000K
1512lm
283mm
Standard
Dimmerabile
63WQ34K4
34W 4000K
3024lm
563mm
Standard
Dimmerabile
63WW17K4
17W 4000K
1512lm
283mm
Standard
Dimmerabile
63WW34K4
34W 4000K
3024lm
563mm
Standard
Dimmerabile
Schede tecniche
3000K
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63WQ17K3
17W 3000K
1431lm
283mm
Standard
Dimmerabile
63WQ34K3
34W 3000K
2862lm
563mm
Standard
Dimmerabile
63WW17K3
17W 3000K
1431lm
283mm
Standard
Dimmerabile
63WW34K3
34W 3000K
2862lm
563mm
Standard
Dimmerabile
MAKROT PRO
MAKROT
DISEGNO TECNICO
Cover in alluminio per i moduli lineari MAKROT, complete di clip in plastica per l’aggancio al binario elettrificato trifase.
Schede tecniche
codice
flusso
dimensioni
cablaggio
datasheet
voce di capitolato
63AA1000
1000mm
Nessuno
63AA2000
2000mm
Nessuno
